Ensaios de Tensão Aplicada em CA / CC e VLF em Equipamentos e cabos elétricos.

As boas práticas de comissionamento recomendam que a primeira energização de um equipamento painel ou cabo elétrico seja realizada utilizando-se uma fonte de baixa potência e alta sensibilidade, portátil e que se desligue automaticamente caso ocorra alguma anomalia assegurando a integridade física do objeto em teste e das pessoas envolvidas.
A Power Works® dispõe de equipamentos de ensaios específicos em atendimento as normas NBR7286, NBR7287, IEEE 400.2, VDE 0276-620, IEC 60840, ANSI/IEEE C 37.22, IEEE C 37.20 entres outras.

1) 60 kVDC – Ensaios DC em cabos alimentadores de cabine primária;
2) PGK80 – Ensaios DC em equipamentos e cabos de circuitos industriais até classe 25kV;
3) 120 kVDC – Ensaios DC em equipamentos e cabos de circuitos industriais até classe 35kV;
4) PGK150 – Ensaios AC 110kV / DC 150kV em painéis, equipamentos e cabos;

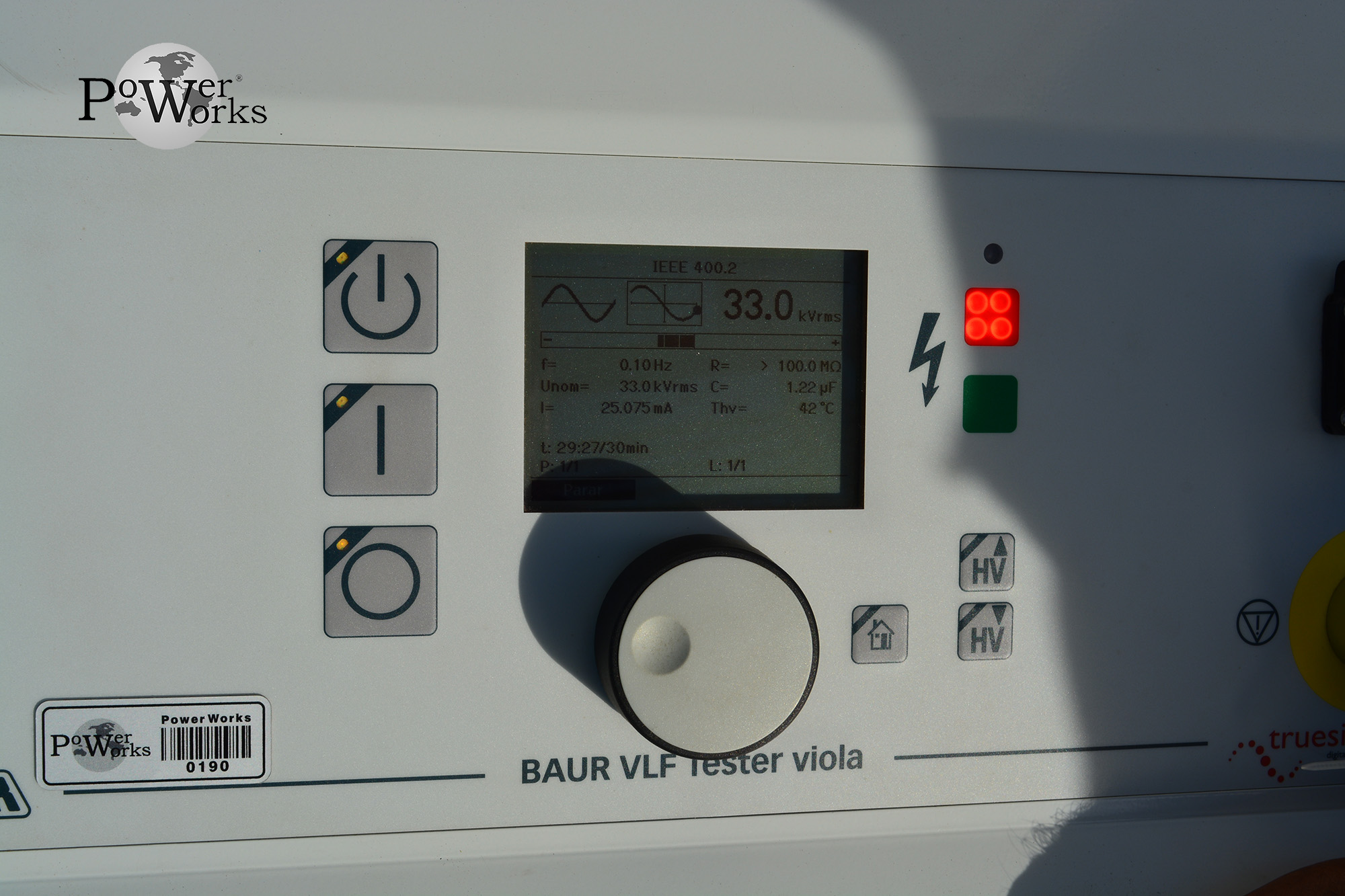

5) Viola VLF – Ensaios não destrutivos e diagnósticos Tangente Delta, “Very Low Frequency”.

Normas: VDE 0276-620 / IEEE 400.2

Ensaios de Tensão com frequência de 0,1Hz VLF

Os ensaios com “Very Low Frequency” permitem testar longos comprimentos de cabos no campo, através de equipamento portátil, sem o risco de introdução de danos permanentes na isolação causados pela aplicação de potenciais DC.
Por ser um ensaio em corrente alternada, o VLF permite avaliar o estado da isolação com praticamente os mesmos parâmetros do sistema para o qual o cabo foi projetado e não danifica o sistema dielétrico, principalmente durante ensaios de manutenção de cabos antigos que contenham eventualmente indícios de arborescência “electrical free”, “water free” ou “bow-tie free”.

Veja também artigo publicado na revista Eletricidade Moderna, edição de Março de 2015: “Comissionamento de cabos isolados de média tensão em parques eólicos.”
